一、概述：

CTDTY系列帶式濃縮脫水一體機是以進口品牌壓濾機機型為基礎，改進、設計制造的新型帶式濃縮脫水一體機。該機在許多部件、設計不足之處進行了革新，增加了濃縮脫水區，使該系列設備的脫水指標和運轉性能達到合適狀態，同時更加整齊、美觀。對進料介質濃度波動具有較強的適應能力, 處理能力大、連續運行處理效果好、擠出泥餅的固含量高?？扇旌蜻B續自動化運行。

主要設計特點:

※ 合理的結構設計：框架結構緊湊，占地面積減小。結實堅固，維修方便，導輥高低錯落有致，經常操作部分位置低，整體結構整齊美觀。

※優異的防腐性能：接觸水的部件采用不銹鋼，機架采用不銹鋼或A3標準型鋼熱鍍鋅防腐處理，五年內不生銹。

※ 特殊設計：

1、本機在過渡脫水區采用特別設計的特大直徑圓弧脫水技術，可以使濾帶壓力漸漸增大，有效地防止跑泥現象發生。

2、機架緊湊型設計，導輥采用S型安裝，使整機體積減小，脫水效果更好。

3、濃縮機結構簡單，故障率低，運行平穩，特殊的濾網選擇，預脫水。

4、增加了 “虛輥”裝置，預壓脫水更平穩，有效防止跑泥現象。

※ 濾網沖洗技術：網帶沖洗系統采用特殊設計的濾網清洗器，此技術可大大降低清洗水的用量?？梢圆捎枚脸氐某鏊銮逑此?，改變了壓濾機使用清水洗網成本高的現狀。

※運轉性能：本機的糾偏采用電磁感應閥連接氣缸，就近控制，反應快，濾帶兩邊同時糾偏，快速復位，整個系統動作頻率低，糾偏幅度小。

電控系統設有完善的連鎖保護裝置，整機運行的******性，有效的防止了錯誤動作給整機造成的損傷。

※ 成熟的應用技術：不同的污泥選用不同的濾帶、不同的絮凝劑、不同的輔助設備方能達到很好的脫水效果。

該機適用于城市污水處理廠、制藥、電鍍、造紙、皮革、印染、冶金、化工、屠宰、食品、酒制造業及環保工程中廢水處理工序的污泥脫水，在工業生產中也可用于固液分離之場合，是環境治理和資源回收的理想設備。

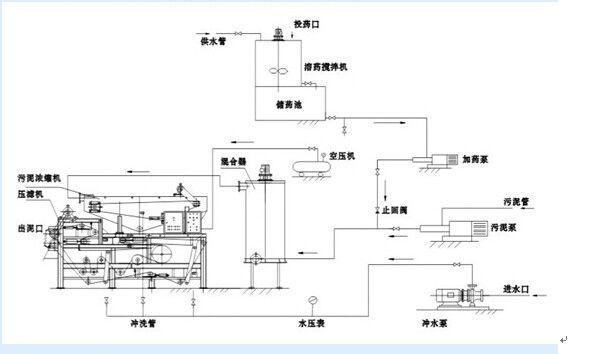

二、工藝流程圖：
