一、概述：

HBX型行車式吸泥機，用于污水處理廠、自來水廠平流沉淀將沉降在池底的污泥刮到泵吸泥口，通過泵吸，邊行走邊吸泥，然后將污泥排出池外，可以解除清理池底污泥之苦。

二、主要特點：

1、行車式吸泥機采用桁架結構，比傳統結構重量大大減輕，選用熱鍍鋅防腐工藝加工處理，5年內不銹蝕，與水接觸的部件使用304不銹鋼制作，使用壽命大大加長。

2、維護量小，配用動力小運行費用低；選泵合理，運行平穩。

3、新型的傳動機構，避免兩端行走誤差。

4、行走輪為鋼輪，使用壽命。

三、結構與原理：

FXHBX型行車式泵吸泥機由工作橋、吸泥管、排泥管、液下吸泥泵、驅動機構、電控箱、道軌、上滑式或滑塊式電纜線等組成。

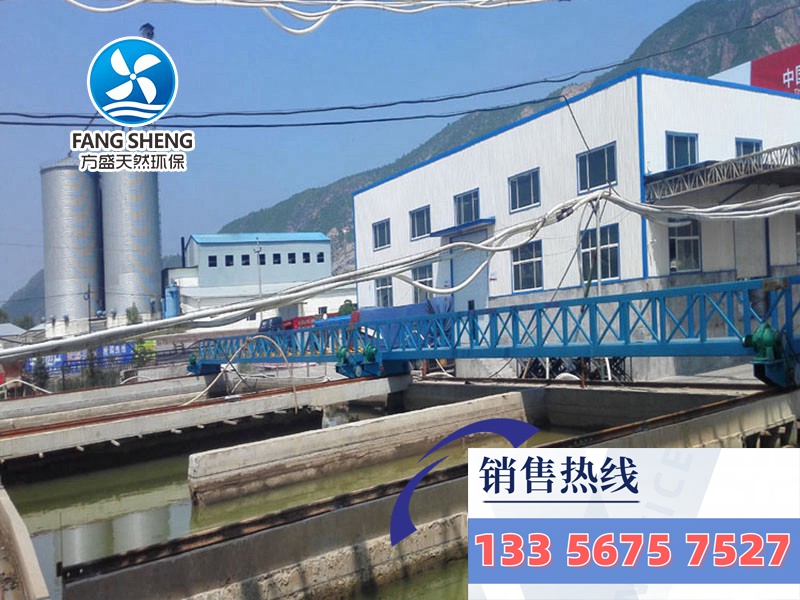

行車式吸泥機由四點支撐行走大梁橫跨在平流式沉淀池上，雙邊驅動，池兩邊均鋪設鋼軌，從池的一端運行到池子的另一端，邊行走邊吸泥，撞到行程控制，折返行走，回程吸泥，完成一個工作周期。

工藝原理：

行車式吸泥機由1 工作橋、 2 驅動行走裝置、 3 吸泥系統、 4 撇渣裝置（選擇件）、 5 電控柜、6 虹吸發生器（虹吸方式）等組成。在斜管沉淀池中使用時，還需安裝池底吸泥架和吸泥吊架。

本設備由四點支撐行走大梁橫跨在平流式沉淀池上，雙邊驅動，池兩邊均鋪設鋼軌，從池的一端運行到池子的另一端，邊行走邊吸泥，撞到行程控制，折返行走，回程吸泥，完成一個工作周期。

行車式虹吸泥機一般停駐在沉淀池的出水端，向水封箱內注水，浸沒住管口上方約100mm，同時啟動真空泵抽吸吸泥管內的空氣，管道內形成一定真空后，泥水則會通過吸泥管源源不斷地將污泥抽向池外排出。此時電極點壓力表的觸點信號關閉真空泵，同時啟動驅動電機使排泥機沿鋼軌前進時，吸泥管不斷吸泥排泥，到達沉淀池另一端，碰觸返程行程開關時，驅動電機先停止然后反向運轉，排泥機開始返程運行排泥，當運行到初始位置時，碰觸行程開關，吸泥機停止，電磁閥自動打開，使空氣進入虹吸系統，將真空破壞，則停止排泥。
